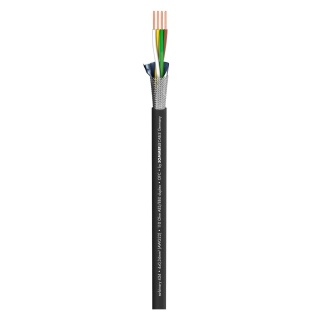

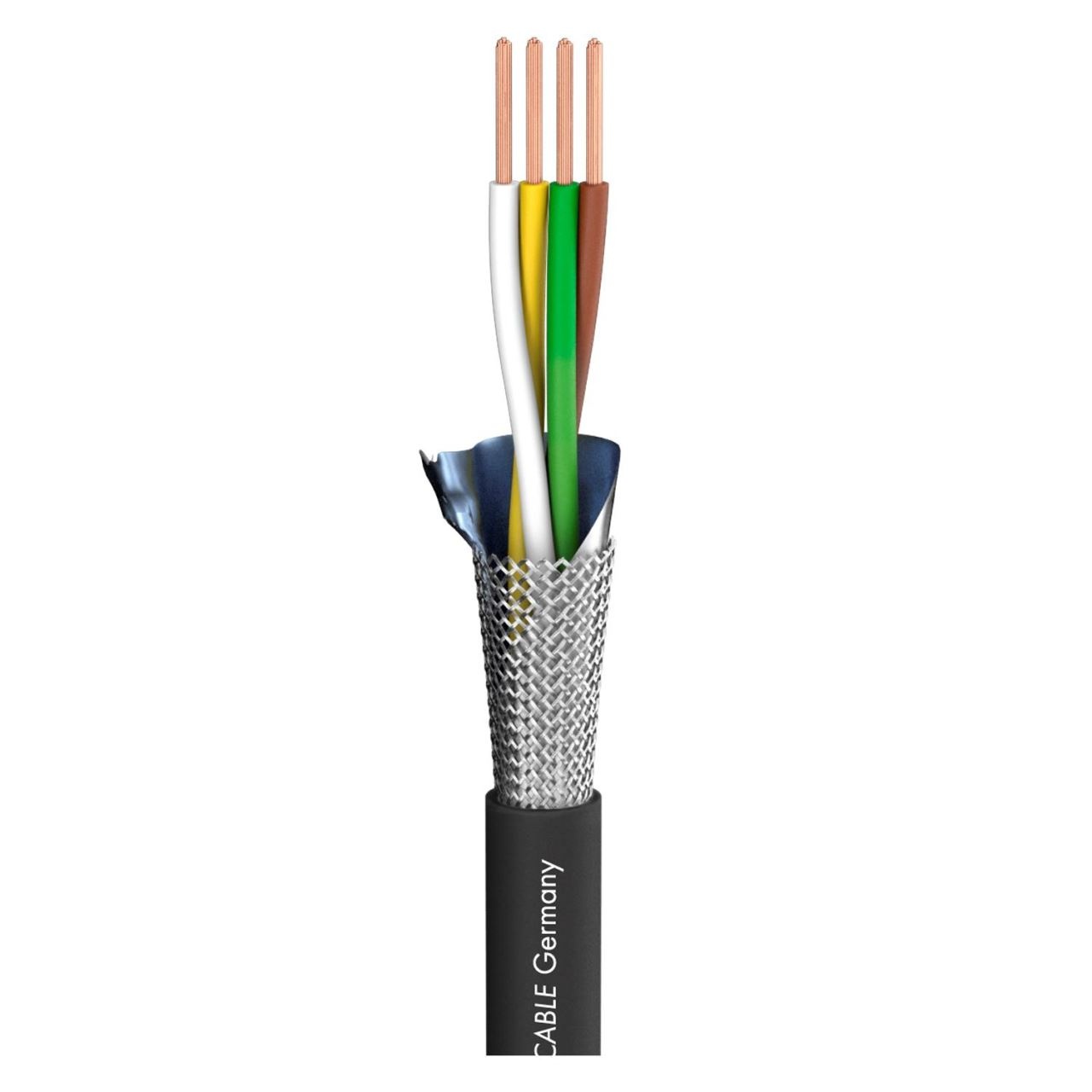

Cablu DMX/AES/EBU Duplex Sommer Cable Binary 434

Specificații

Când datele trebuie să circule dintr-o parte în alta, un cablu digital cu un canal de return trebuie folosit. Imedanța acestui cablu este definită ca 110 Ω. Din cei 4 conductori, doi sunt destinați pentru funcția de feedback. Manșonul exterior este potrivit pentru utilizare în aer liber precum și pentru instalații fixe. Codurile de culoare corespund DIN 47100. Datorită ecranajului dublu și a codului de culoare acest cablu este în conformitate cu standardele general aplicabile (VDE 0812/VDE 0207). Viteza de transfer de 256 Kbs corespund standardului EIA 485.

Avantaje:

• Transmitere de date pe distanțe lungi datorită standardelor DMX și AES/EBU
• Protecție excelentă înpotriva interferențelor electrice (împletitură din cupru + folie AL/PT)
• Foarte robust datorită manșonului foarte rezistent

Aplicații:

• Rețelistica sistemelor de lumini cu funcția check-back
• Conectarea unităților de control digitale și a diverselor altor dispozitive

Date Tehnice:

• Proprietăți: Analog, Digital 110 Ω AES / EBU, OFC oxygen free copper
• Aplicații: mobile interior/exterior, Studio / Broadcast, Scenă / live, ELA 100 V, Instalații, DMX
• Culoare: negru
• Transmitere semnal: simetrică
• Material manșon: PVC
• Ø exterior: 7 mm
• Nnumăr de canale (AES/EBU, DMX): 1
• Conductori: 4 x 0,34 mm²
• Ø conductori: 0,66 mm
• AWG: 22
• Ecranaj: împletitură din cupru + folie de aluminiu
• Factor de ecranaj: 100 %
• Fire de cupru: 7
• Ø fire de cupru: 0,25 mm
• Materialul de izălație al conductorilor PE
• Ø izolație conductori: 1,7 mm
• Greutate per 1m: 65 g
• Rezistent la UV: Da
• Sarcină per m: 0,22 kWh
• Temperatură de lucru: -25 - 70 °C
• Capacitanță conductor/conductor per 1m: 58 pF
• Capacitanță conductor/ecranaj per 1m: 100 pF
• Impedanță: 110 Ω
• Rezistență izolație per 1 km: 5 GΩ
• Rezistență conductor per 1 km: 53 Ω
• Rezistență ecranaj per 1 km: 15 Ω
• BPVo-Euroclass: Fca
