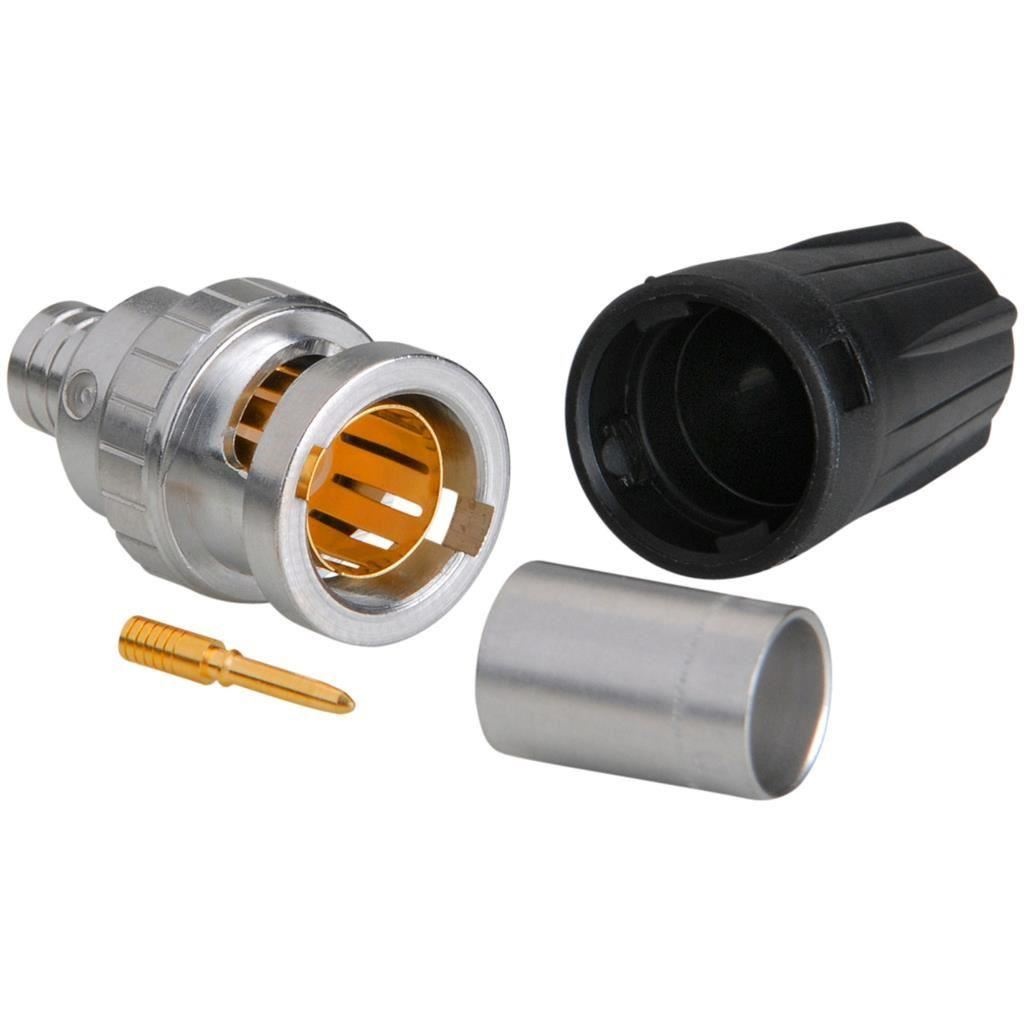

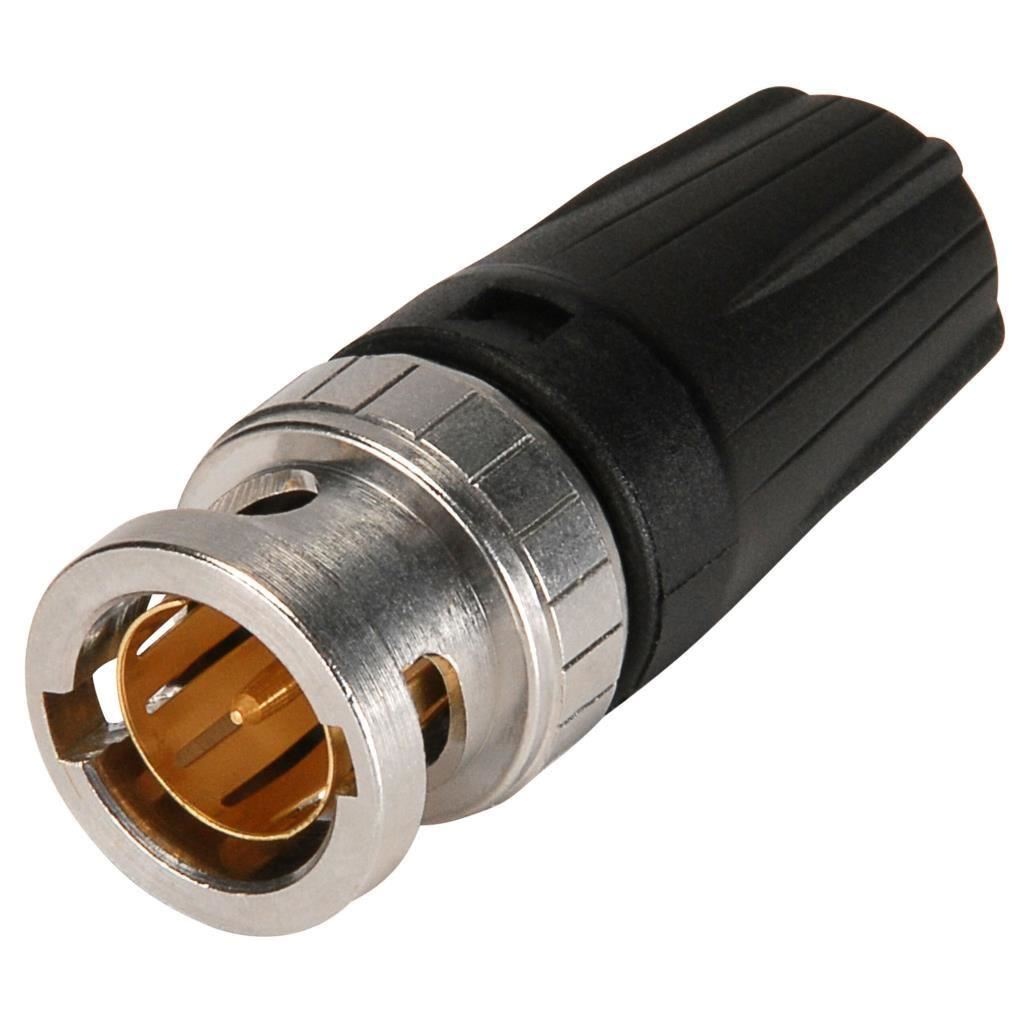

Conector BNC HD 75 Ω Neutrik NBNC75BFG7
14,00 RON
Costurile de livrare nu sunt incluse
Cum te putem ajuta?
Specificații
Conectorul BNC HD rearTwist ofera un design real de 75 Ω si este potrivit pentru aplicatii HD.
Cabluri potrivite:
Argosy Image 360, Belden 1855ENH, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Quadtronics CABPGHD70MW-500, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra
Dimensiuni sertizare:
Pin: 1.6 mm (pătrat)
Ecranaj: 5.00 mm (hexagonal)
Caracteristici
- Blocare/deblocare pe principiul "rearTwist" utilizand mansonul usor accesibil
- Ideal pentru panouri "inghesuite" unde accesul la capatul conectorului poate fi o problema. Acesti conectori se rasucesc din spate, nu din fata.
- Designul real de 75 Ω indeplinesc cerintele HDTV / DVD
- Evita inclinarea datorate fortelor laterale pentru a proteja contactele de deformare. Garanteaza o dirata de viata minima de 1000 cicluri de imerechere.
- Pinul perfect potrivit ofera feedback tactil
- Tehnologia de prindere a ecranajului si a mansonului previne problema expunerii impletiturii la asamblarea cablului
- Piese precise din alama pentru durabilitate crescuta
| Produs | |
| Tip conector | BNC 75 Ω |
| Tip | tata |
| Electric | |
| Rezistenta contact | ≤ 3 mΩ (interior) |
| Rezistenta contact | ≤ 2 mΩ (exterior) |
| Rezistenta dielectrica | 1,5 kVdc |
| Impedanta | 75 Ω |
| Rezistenta impedanta | > 5 GΩ |
| Voltaj | <50 V |
| VSWR | ≤1.050/>32 dB pana la 1 GHzv |
| ≤1.065/>30 dB pana la 2 GHz | |
| ≤1.100/>26 dB pana la 3 Ghz | |
| Mecanic | |
| Diametru cablu | 6.3 mm |
| Prindere cablu | > 30 N (Centru) |
| Dimensiune prindere | 5 Hex crimp (shield) acc. MIL22520/5-43(B) |
| Dimensiune pridnere (pin) | 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2) |
| Forta de insertie | < 25 N |
| Durata de viata | > 1000 mating cycles |
| Sistem de blocare | Bayonett |
| Prindere cablu | Jacket crimping |
| Material | |
| Contacte | Alama (CuZn35Pb2), 0.2 µm AuCo (contact central) |
| Insertie | PTFE |
| Carcasa | Alama (CuZn39Pb3) |
| Placare carcasa | Optalloy® |
| Mediu | |
| Prindere contacte | Conform IEC 60803 si IEC 60352-2 |
| Gama temperatura | -30 °C to +85 °C |
