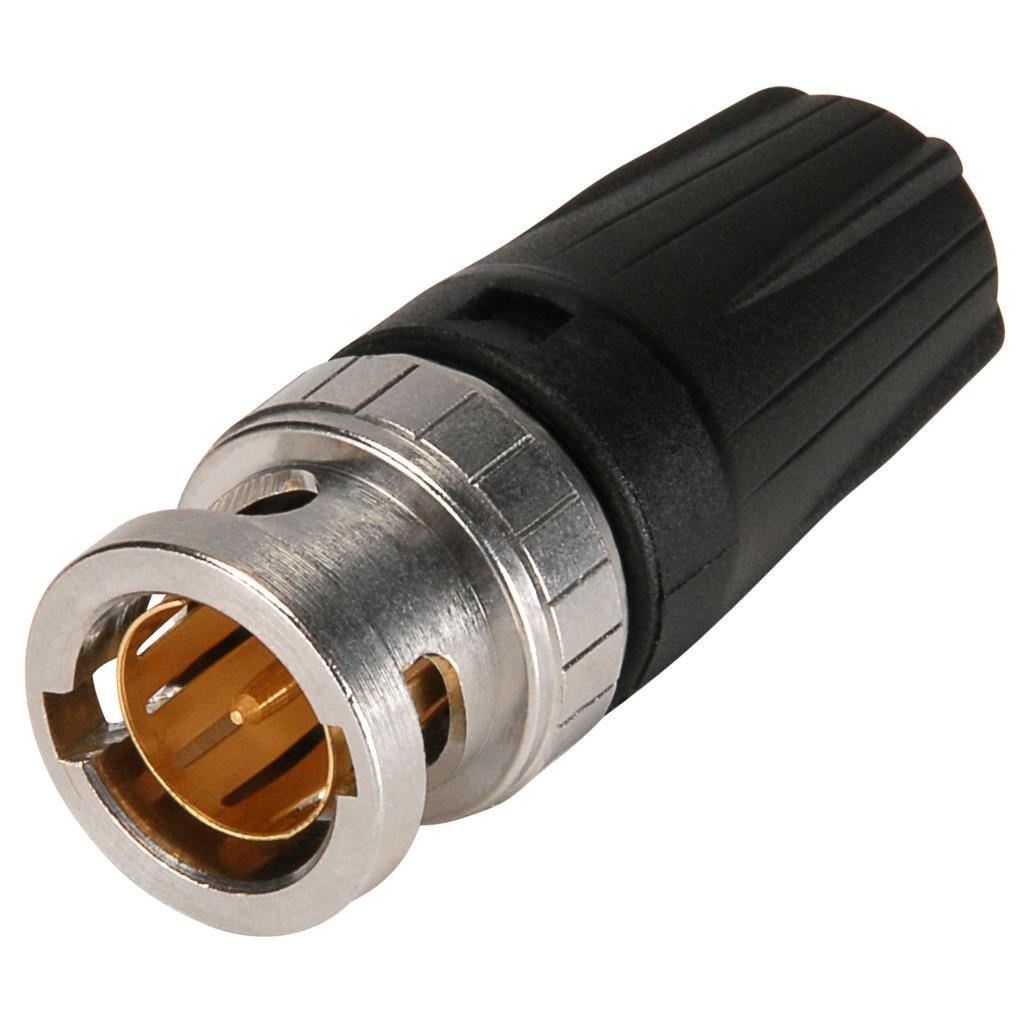

Conector BNC HD 75 Ω Neutrik NBNC75BWU13
15,00 RON
Costurile de livrare nu sunt incluse
Cum te putem ajuta?
Specificații
Conectorul BNC HD rearTwist ofera un design real de 75 Ω si este potrivit pentru aplicatii HD.
Cabluri potrivite:
Draka 1.2L/4.8Dz, Draka 1.2L/4.95AF, Canford SDV-F-HD, Cordial CVM 12-50 HD-FLEX, Cordial CVM 12-50 UHD-Flex, Percon VK770F
Dimensiuni sertizare:
Pin: 1.6 mm (pătrat)
Ecranaj: 7.36 mm (hexagonal)
Caracteristici
- Blocare/deblocare pe principiul "rearTwist" utilizand mansonul usor accesibil
- Ideal pentru panouri "inghesuite" unde accesul la capatul conectorului poate fi o problema. Acesti conectori se rasucesc din spate, nu din fata.
- Designul real de 75 Ω indeplinesc cerintele HDTV / DVD
- Evita inclinarea datorate fortelor laterale pentru a proteja contactele de deformare. Garanteaza o dirata de viata minima de 1000 cicluri de imerechere.
- Pinul perfect potrivit ofera feedback tactil
- Tehnologia de prindere a ecranajului si a mansonului previne problema expunerii impletiturii la asamblarea cablului
- Piese precise din alama pentru durabilitate crescuta
| Produs | |
| Tip conector | BNC 75 Ω |
| Tip | tata |
| Electric | |
| Rezistenta contact | ≤ 3 mΩ (interior) |
| Rezistenta contact | ≤ 2 mΩ (exterior) |
| Rezistenta dielectrica | 1,5 kVdc |
| Impedanta | 75 Ω |
| Rezistenta impedanta | > 5 GΩ |
| Voltaj | <50 V |
| VSWR | ≤1.050/>32 dB pana la 1 GHzv |
| ≤1.065/>30 dB pana la 2 GHz | |
| ≤1.100/>26 dB pana la 3 Ghz | |
| Mecanic | |
| Diametru cablu | 6.3 mm |
| Prindere cablu | > 30 N (Centru) |
| Dimensiune prindere | 7.36 Hex crimp (shield) acc. MIL22520/5-41(A) |
| Dimensiune pridnere (pin) | 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2) |
| Forta de insertie | < 25 N |
| Durata de viata | > 1000 mating cycles |
| Sistem de blocare | Bayonett |
| Prindere cablu | Jacket crimping |
| Material | |
| Contacte | Alama (CuZn35Pb2), 0.2 µm AuCo (contact central) |
| Insertie | PTFE |
| Carcasa | Alama (CuZn39Pb3) |
| Placare carcasa | Optalloy® |
| Mediu | |
| Prindere contacte | Conform IEC 60803 si IEC 60352-2 |
| Gama temperatura | -30 °C to +85 °C |
