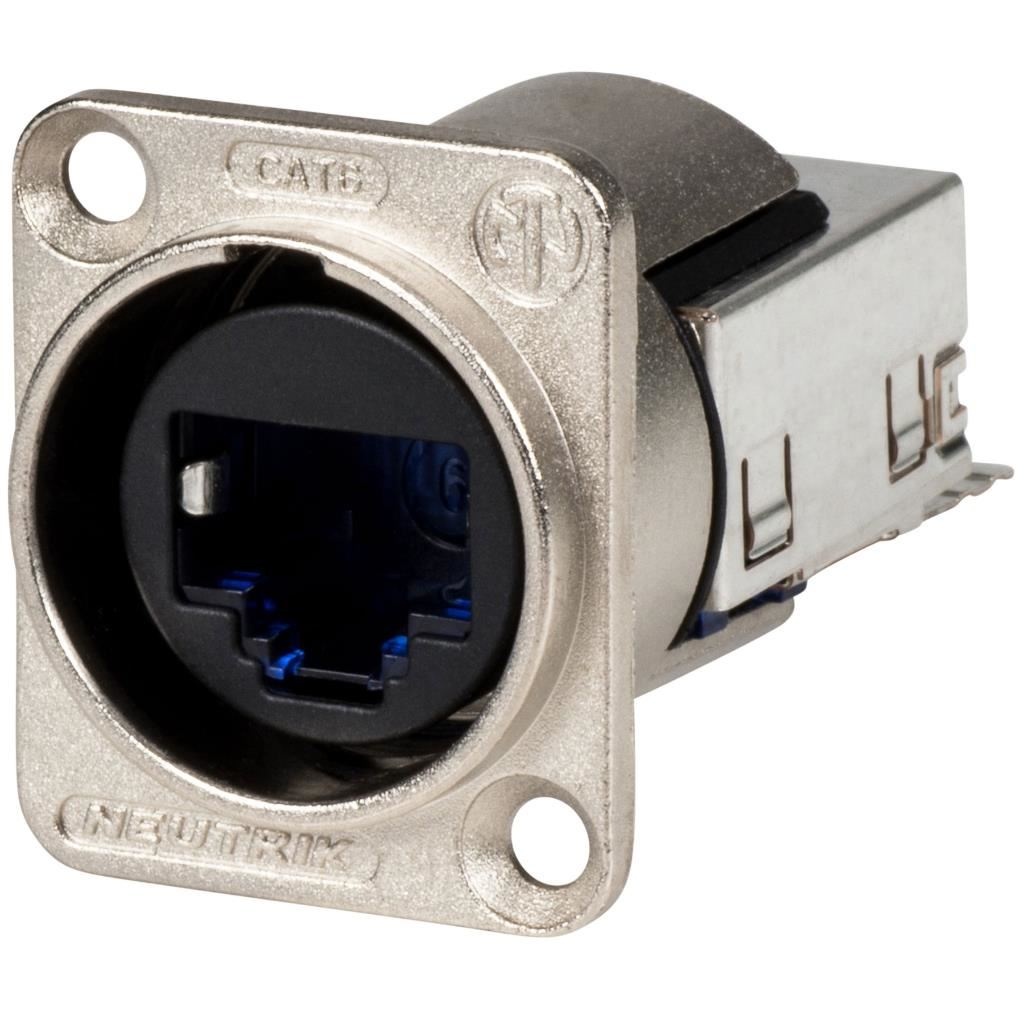

Conector Panou Neutrik NE8FDY-C6 – etherCON CAT6 D-Shape

Brand: Neutrik
Model: NE8FDY-C6
Tip: Conector de panou etherCON CAT6, D-shape, femelă
Gen: Femelă (Female)

Compatibilitate — IMPORTANT
Se cuplează EXCLUSIV cu: NE8MC6-MO, NKE6S-* și conectori RJ45 generici
NU este compatibil cu: NE8MC*, NE8MX*, NE8MX6* (conectorii de cablu etherCON standard și CAT6A)

Parametri electrici
Rezistență de contact: < 50 mΩ
Rezistență de izolație: > 0,5 GΩ
Tensiune dielectrică: 1 kVdc
Curent nominal per contact: 1,5 A
Tensiune nominală: ≤ 57 V
Interval de frecvență: 1 – 250 MHz
PoE: Type 4, Class 8 (100W) conform IEEE 802.3bt

Performanță de transmisie
Standard cablu: CAT6 conform TIA/EIA 568C — date până la 10 GBit/s
Standard canal: CAT6A conform TIA/EIA 568C / Class EA conform ISO/IEC 11801

Parametri mecanici
Sistem de blocare: Push-Pull
Formă chassis: D-shape
Forță de inserție: ≤ 40 N
Forță de retragere: ≤ 20 N
Durată de viață: > 1.000 cicluri de cuplare/decuplare
Grosime panou acceptată: max. 3 mm
Secțiune fir solid: 0,205 – 0,324 mm² (AWG 24 – AWG 22)
Secțiune fir multifilar: 0,141 – 0,355 mm² (AWG 26/7 – AWG 22/7)

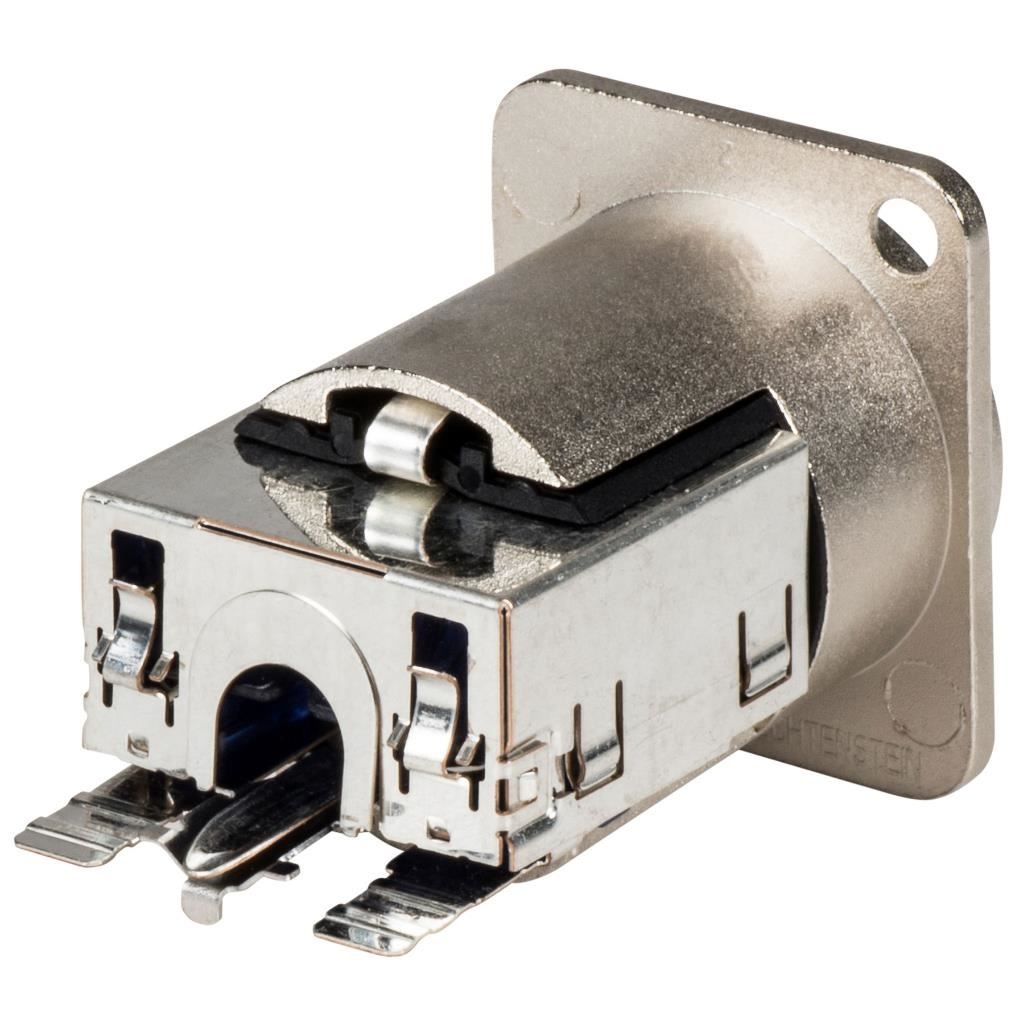

Terminare: IDC fără sculă (gas-tight)
Opțiune împământare: Jumper pe conector de panou cu opțiune de selectare

Materiale
Contacte: Bronz (CuSn8)
Placare contacte: 0,7 µm Au peste 1,2 µm Ni
Insert: Policarbonat
Carcasă: Zinc turnat sub presiune (ZnAl4Cu1)
Placare carcasă: Nichel
Reținere cablu: Oțel inoxidabil

Parametri de mediu
Grad de protecție: IP65 (rezistent la praf și apă în poziție cuplată)
Interval de temperatură: -10°C – +60°C
Inflamabilitate: UL 94 HB

Standarde de conformitate
ISO/IEC 11801-1 Ed. 1.0 (2017-11), IEC 60603-7-3 Ed.2.0 (2010-04), IEC 60512-99-002 Ed.2.0 (2022-01), IEC 60512-9-3 (2011-06)

Accesorii compatibile (opționale)
DSS-* (plăcuță text color D-shape), MFD (cadru de montaj M3), SCDX (capac articulat), SCCD-W (capac cu arc etanșant), SCD-W (capac universal etanșant)

Caracteristici

🔹 Terminare IDC fără sculă, gas-tight – cablul se termină direct prin presare fără clemă sau sculă suplimentară, cu o conexiune etanșă la gaz care previne oxidarea în timp și menține rezistența de contact sub 50 mΩ pe toată durata de viață.

🔹 IP65 în poziție cuplată – etanșeitate completă la praf și rezistență la jeturi de apă, esențial pentru instalații outdoor, în vehicule de touring sau în orice mediu unde umiditatea e un factor.

🔹 Sistem Push-Pull cu > 1.000 cicluri de viață – cuplare și decuplare rapidă, sigură și fără rotire, cu o durată de viață certificată pentru utilizare intensivă la producții și touring.

🔹 CAT6A / Class EA — date până la 10 GBit/s la 1–250 MHz – performanță de transmisie suficientă pentru rețele AoIP (Dante, AES67), video-over-IP și orice aplicație de rețea profesională modernă la 10GbE.

🔹 PoE Type 4, Class 8 (100W) conform IEEE 802.3bt – suportă Power over Ethernet la putere maximă, potrivit pentru alimentarea echipamentelor PoE profesionale direct prin cablul de date.

🔹 Carcasă din zinc turnat sub presiune cu placare nichel – construcție robustă față de conectorii cu carcasă din plastic sau aluminiu, cu rezistență superioară la impact și la coroziune în medii de scenă.

Aplicații recomandate

✔ Panouri de patch și stagebox pentru rețele AoIP (Dante, AES67)
✔ Instalații fixe în teatre, arene și studiouri
✔ Sisteme de touring cu conectivitate de rețea în vehicule
✔ Rețele de control DMX/RDM over IP
✔ Instalații broadcast și video-over-IP
✔ Orice aplicație cu cerințe IP65 pentru conectori de panou de rețea
