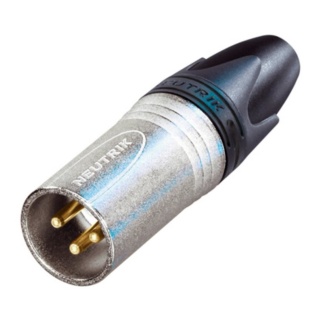

Conector XLR Tata cu 3 Pini cu Protectie RF Neutrik NC3MXX-EMC
Specificații
Conector XLR tata cu 3 pini, carcasa nichelata, contacte aurite si protectie marita impotriva radio-frecventelor, pentru cabluri cu diametru de 3.5 - 8.0 mm.
Seria EMX-XLR este o versiune a seriei XX special proiectata pentru a oferi protectie marita impotriva radio-frecventelor in aplicatii critice precum aplicatii live sau de studio, unde sunt probleme particulare cu transmisiuni radio sau telefoane mobile. Design-ul garanteaza o conexiune continua ecranajului de la cablu pana la carcasa conectorului printr-un capacitor circular imprejurul ecranajului cablului. Capacitoarele circulare fuctioneaza ca un filtru high-pass cu o taiere a frecventelor in jur de 10mHz. Un colier din ferita pentru suprimare EMI cu 20 Ohmi la 1 MHz intre pinul 1 si ecranajul cablului ofera un filtru low-pass pentru respingerea frecventelor radio
Caracteristici
- Conector mama si tata cu 3 poli, cu conexiune capacitiva de la ecranaj la carcasa
- Capacitor Circular imprejurul ecranajului cablului ce permite conexiune la inductanta mica a ecranajului cu carcasa conectorului
- Conexiunea cu pinul 1 include un inel de suprimare EMI pentru a bloca frecventele inalte
- Evita buclele de impamantare deoarece nu exista conexiune cu masa pe frecvente joase
- Sistem de prindere a cablului imbunatatit, mai eficient si mai usor de asamblat
- Mansonul din poliuretan ofera protectie sporita a cablului la indoire
- Inele si mansoane colorate optionale pentru codare si identificare
- Carcasa rezistenta din zinc turnat
- Marcat cu holograma unica Neutrik - garanteaza autenticitatea produselor
| Produs | |
| Tip Conector | XLR |
| Tip | Tata |
| Electric | |
| Capacitanta dintre contacte | ≤ 4 pF |
| Rezistenta contact | ≤ 3 mΩ |
| Rigiditate dielectrica | 1,5 kVdc |
| Rezistenta de izolatie | > 10 GΩ (initial) |
| Curent nominal de contact | 5 A |
| Tensiune nominala | < 50 V |
| Mecanic | |
| Diametru cablu | 3.5 - 8.0 mm |
| Forta de insertie | ≤ 20 N |
| Forta retaregere | ≤ 20 N |
| Durata de viata | > 1000 ciclu de imperechere |
| Dimensiune conductor | max. 0.75 mm² |
| Dimensiune conductor | max. 20 AWG |
| Cablaj | Conectare prin lipire |
| Dispozitiv de blocare | Zavor |
| Material | |
| Manson | Poliuretan |
| Placare contacte | 0.2 µm Au hard alloy over 2 µm Ni |
| Contact | Alama (CuZn39Pb3) |
| Insertie | Poliamide (PA 6.6 30 % GR) |
| Element de blocare | Zinc turnat (ZnAl4Cu1) |
| Carcasa | Zinc turnat (ZnAl4Cu1) |
| Placare carcasa | Nichel |
| Prindere cablu | Poliacetal (POM) |
| Mediu | |
| Inflamabilitate | UL 94 HB |
| Standard de conformitate | IEC 61076-2-103 |
| Clasa protectie | IP 40 |
| Lipire | In conformitate cu IEC 68-2-20 |
| Gama temperatura | -30 °C la +80 °C |
