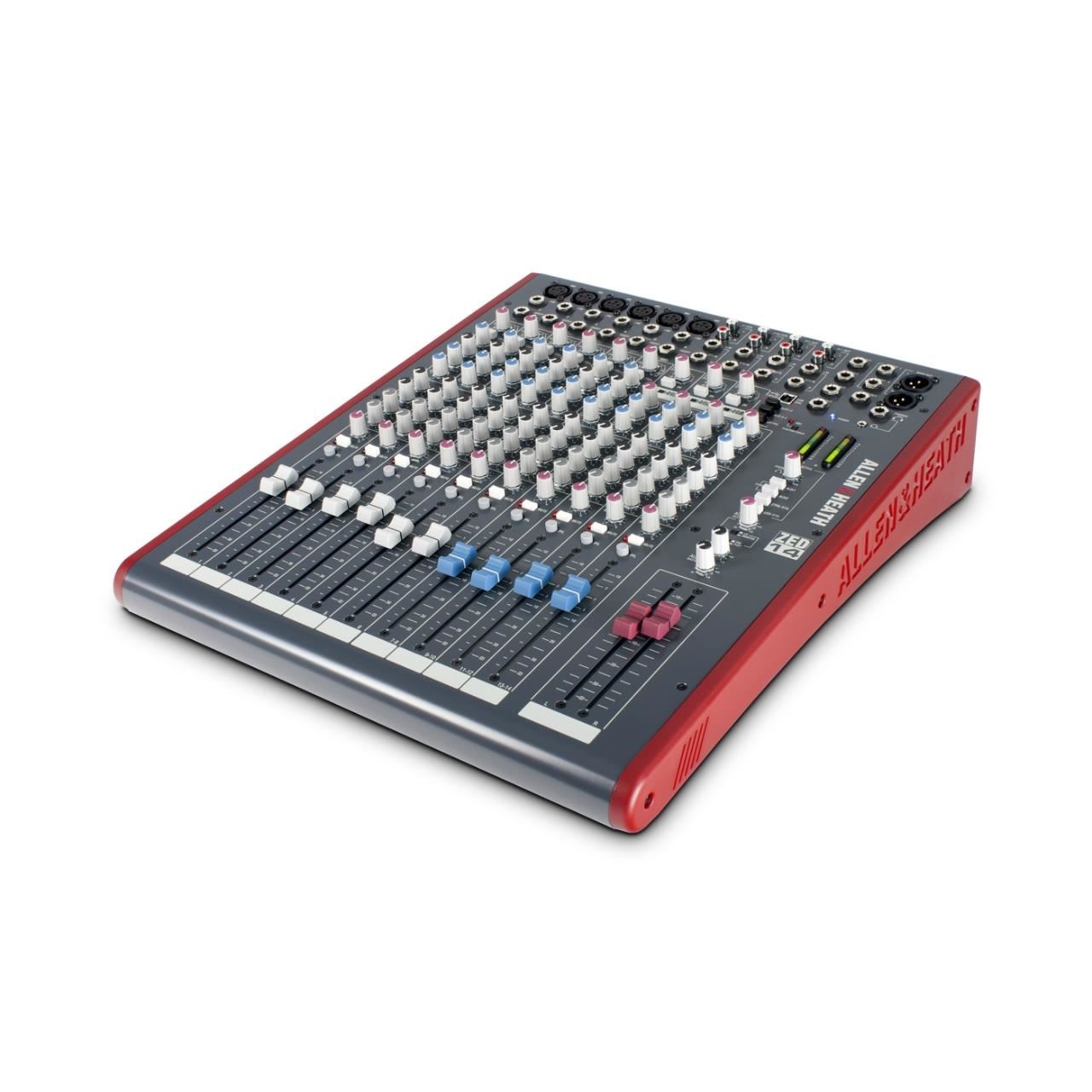

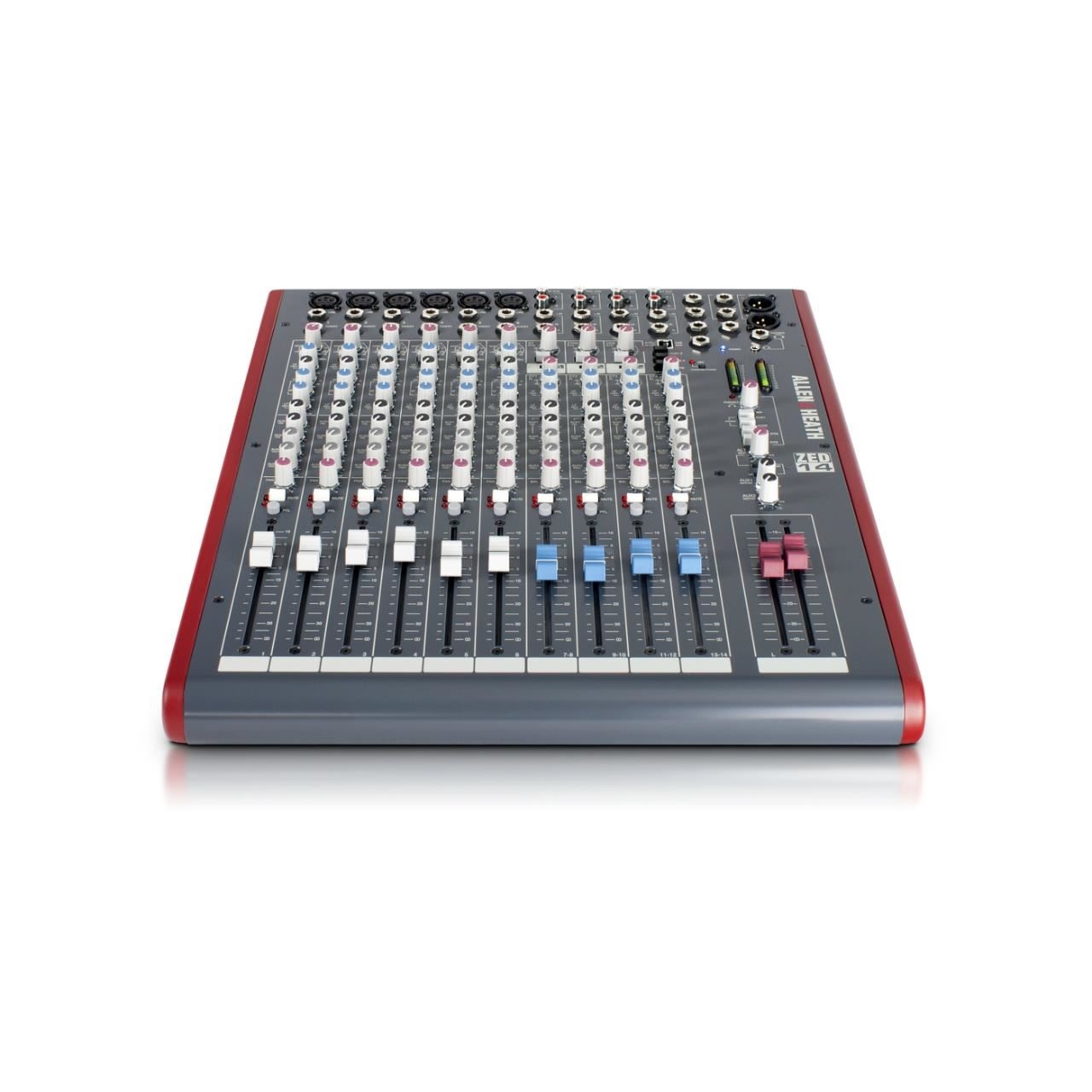

Mixer Analog USB Allen & Heath ZED-14 – 14 Canale, 6 DuoPre 69dB, EQ 3 Benzi Mid Sweepabil, 4 AUX, Inserturi, 100mm ALPS Faders, USB Stereo, 6.5kg

Specificații

Brand: Allen & Heath (Allen & Heath Limited, Penryn Cornwall, UK — din 1969)
Model: ZED-14
Denumire completă: ZED-14 Compact 14-Channel Analog Mixer with USB
Serie: ZED
Tip: Mixer analog compact multipurpose cu USB și inserturi — live sound și studio

Canale de intrare
Total canale: 14 (6 mono + 4 stereo + 2 USB return)
Canale Mic/Line (mono): 6× Combo XLR/Jack — preamp DuoPre, EQ 3 benzi MusiQ (mid sweepabil), High Pass Filter, insert, Phantom 48V, PFL, Mute
Canale Stereo Line: 4× (ST1-2: Jack TRS; ST3-4: Jack TRS + RCA)
Phantom Power: +48V global — 6 canale Mic simultan

Preampuri DuoPre™
Tip: DuoPre — derivate din seria PA Allen & Heath, design 2-stage cu gain distribuit precis
Gain Range: 69dB (față de 60dB la seria ZEDi cu GSPre)
Caracter: Cald, headroom mare, zgomot ultra-redus

EQ per canal
EQ canale mono (CH1-6): 3 benzi MusiQ — HI shelving + MID peaking sweepabil + LOW shelving
MID: Frecvență sweepabilă
High Pass Filter: Da — per canal mono
EQ canale stereo: 2 benzi (HI + LOW shelving)

AUX busuri
Total AUX Sends: 4× (2 pre-fader + 2 post-fader)
Format: 4× Jack TRS mono balansat
Nivel AUX Master: -∞ la +6dB
AUX Returns: 2× RCA stereo (o pereche)

Inserturi
Pe canalele mono: 6× Jack TRS (CH1-6) — nebalansat
Pe stereo bus: 2× Jack TRS — nebalansat
Total: 8 inserturi — integrare procesoare externe per canal și pe mix principal

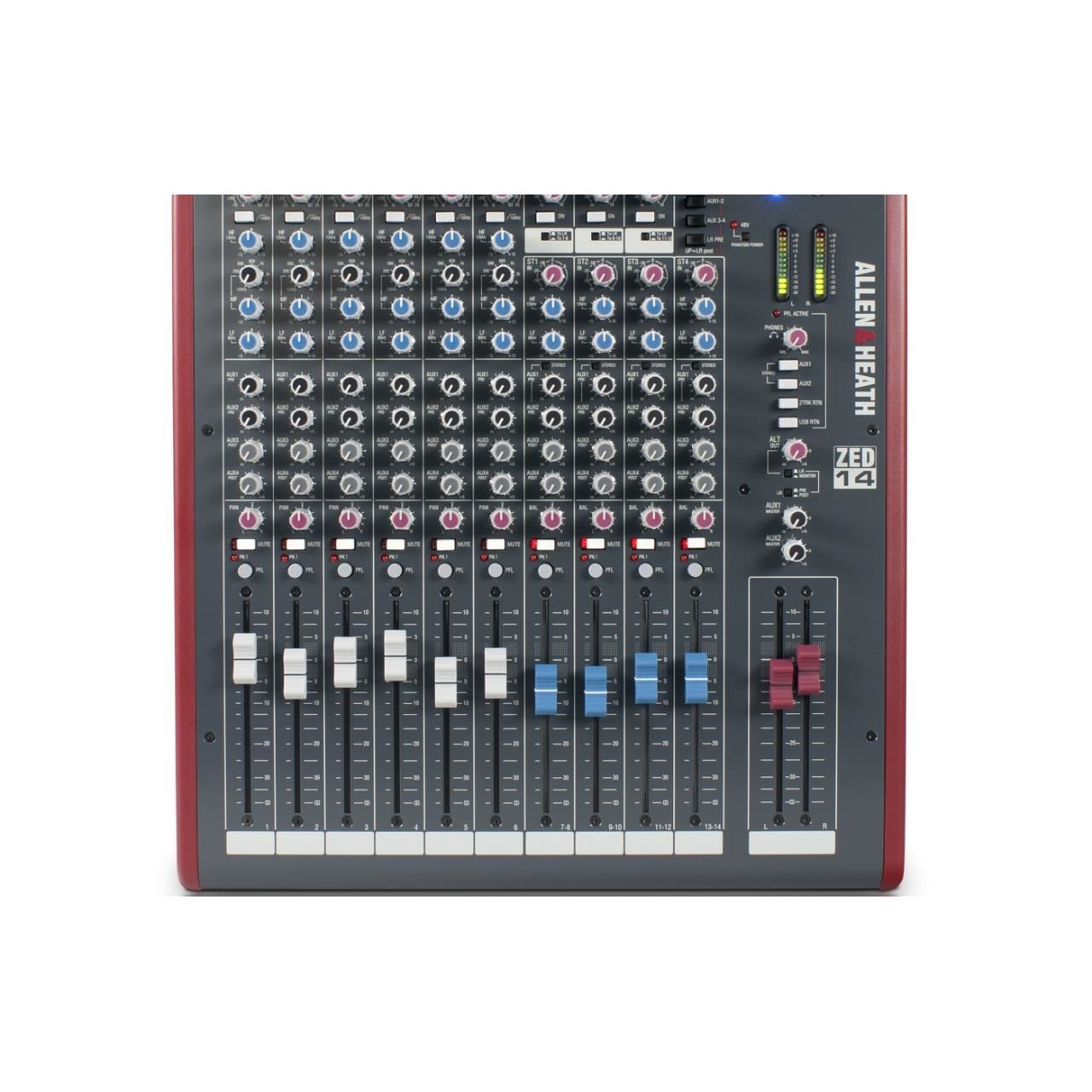

Faders
Tip: ALPS — 100mm long-throw
Număr: 12× (6 canale mono + 4 stereo + 2 master L/R)

Interfață USB
Tip: USB 1.1 (Type B)
Configurație: 2 In / 2 Out (stereo)
Rezoluție: 16-bit
Sample Rate: 32 / 44.1 / 48kHz
USB Routing selectabil: L/R Mix sau AUX 1/2 sau AUX 3/4
Headroom USB față de nominal: 14dB

Performanță audio
EIN (max gain, 150Ω, 22Hz-22kHz): -127dBu
THD+N (Mic→Main, 0dB gain, 1kHz, +10dBu): 0.004%
THD+N (Line→Main, 0dB gain, 1kHz): 0.005%
THD+N (Stereo→Main, 0dB gain, 1kHz): 0.003%
Zgomot main mix (L/R faders = 0): -88dBu
Headroom analog față de nominal (0Vu): 21dB

Metering
Main L/R: 12 segmente peak meters

Ieșiri
Main L/R Out: XLR balansat + Jack 1/4" mono
AUX Out: 4× Jack TRS balansat
AUX Return: 2× RCA stereo
Alt Out: RCA stereo (sursă selectabilă)
Rec Out: RCA stereo
Headphone Out: 6.3mm Jack + 3.5mm mini-jack (stereo)
Insert: 6× mono + 2× stereo bus

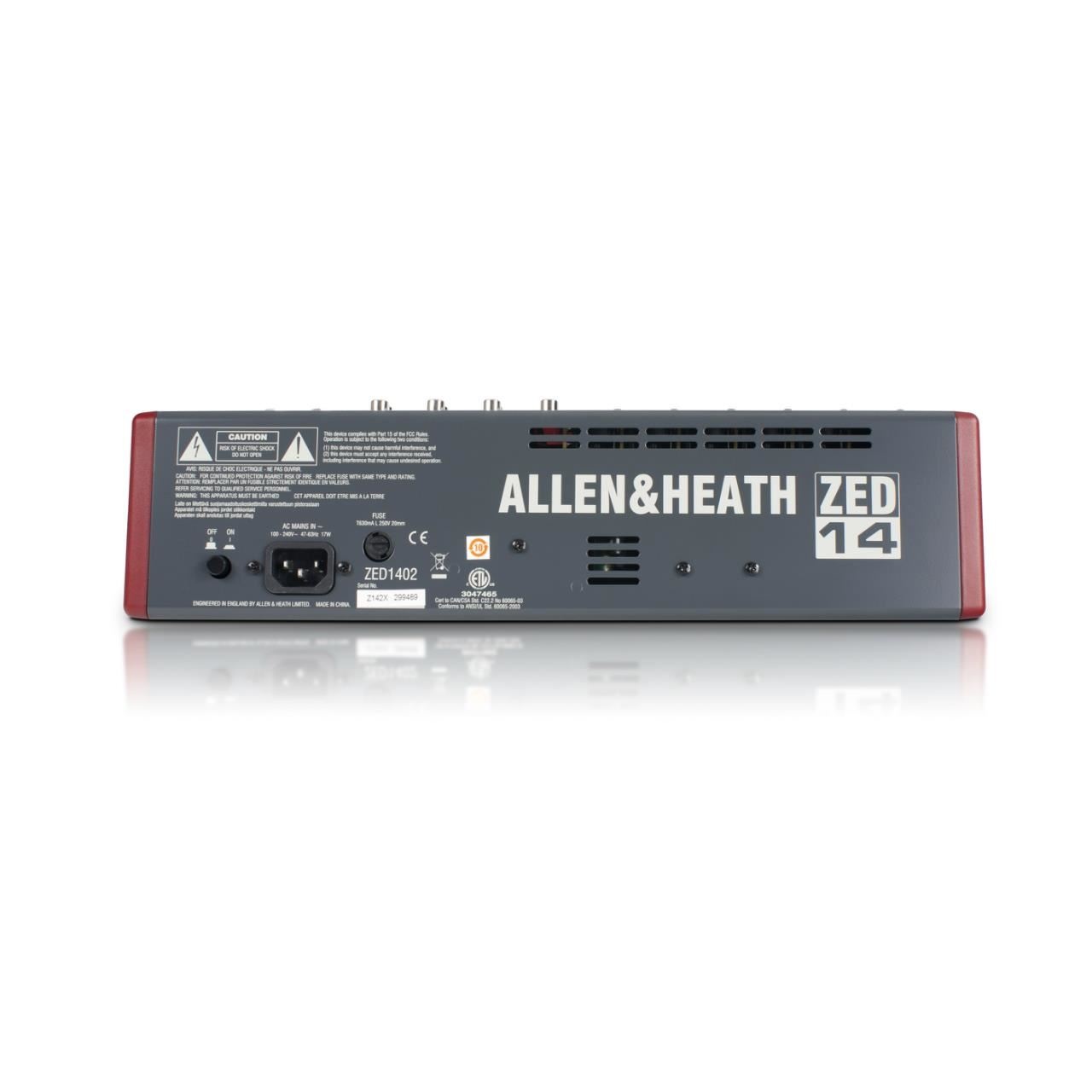

Alimentare
Tip: Sursă internă

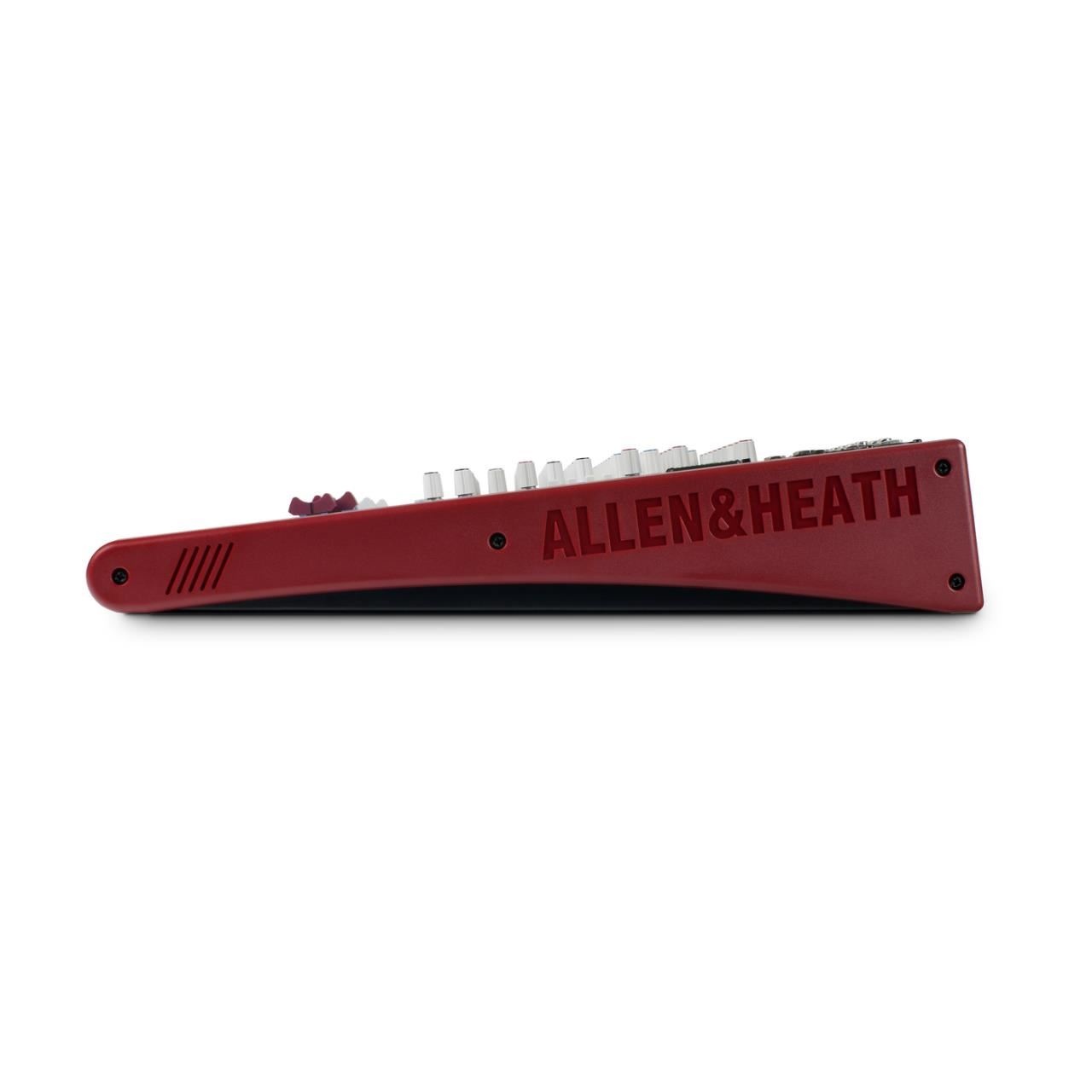

Date fizice
Dimensiuni (L×Î×A): 385×98×465mm (15.2"×3.9"×18.3")
Greutate netă: 6.5kg (14.3lb)
Rack: Rackmount Kit opțional — ZED1402-RK19 (compatibil cu ZED-12FX)
Număr controale față: 157

Software inclus
Sonar LE (Cakewalk)

Seria ZED disponibilă

• ZED-6FX — 6 canale, 2 Mic, efecte, fără USB
• ZED-14 (acest model) — 14 canale, 6 Mic DuoPre, 4 AUX, 8 inserturi, 6.5kg
• ZED-16FX — 16 canale, 10 Mic DuoPre, efecte, 4 AUX
• ZED-22FX — 22 canale, 16 Mic DuoPre, efecte, 3 AUX

Caracteristici

🔹 DuoPre 69dB — preampuri din seria PA Allen & Heath cu design 2-stage și headroom 21dB – preampurile DuoPre cu design two-stage și plaja de 69dB (față de 60dB la GSPre din ZEDi) oferă control precis al gainului pe o plajă dinamică mai mare — headroom analog de 21dB față de 18dB la ZEDi-8/10, specific mixerilor care lucrează cu surse cu nivel variabil (voci dinamice, instrumente cu attack mare) fără a compromite claritatea sonoră.

🔹 8 inserturi — 6 per canal mono + 2 pe stereo bus — compresoare și EQ externe integrate – inserturile pe toate cele 6 canale mono și pe busul stereo principal permit integrarea oricărui procesor extern (compresor hardware, gate, EQ grafic) direct în lanțul de semnal per canal sau pe mixul principal — funcție absentă la seria ZEDi și ZED-6FX, specifică inginerilor de sunet care au outboard gear și vor să-l folosească fără patchbay.

🔹 4 AUX Sends cu USB routing selectabil — 4 mixuri de monitor + înregistrare directă – 4 AUX Sends (2 pre + 2 post) acoperă 4 monitoare de scenă independente, iar USB routing selectabil (L/R Mix / AUX 1-2 / AUX 3-4) permite trimiterea oricărui submix la computer pentru înregistrare — nu doar mixul principal, ci și un mix de monitor sau un aux de efecte extern.

🔹 EQ 3 benzi MusiQ cu mid sweepabil pe 6 canale + 157 controale fizice – EQ-ul MusiQ cu mid sweepabil per canal oferă controlul tonal chirurgical necesar în live sound (eliminarea rezonanțelor per instrument) pe toate cele 6 canale mono, iar cele 157 controale fizice garantează că fiecare funcție are propriul buton sau potențiometru — fără meniuri, fără navigare, totul accesibil imediat.

🔹 100mm ALPS faders — standardul consolelor profesionale la format compact – fadere ALPS de 100mm (față de 60mm la ZED-6FX sau potențiometre rotative la ZEDi-8) oferă control granular al nivelului per canal — diferența de 40mm față de fadere standard se traduce direct în precizie la mic ajustări de mix în timp real, specific operatorilor de sunet live.

🔹 Format multipurpose — live sound, home studio și AV în același chassis – ZED-14 combină 6 intrări Mic cu 4 canale stereo (inclusiv RCA pe ST3-4 pentru playback CD/MP3), 4 AUX Sends, inserturi per canal, headphone dublu (6.3mm + 3.5mm) și ieșire mono pentru sub sau center — specific instalațiilor AV și sălilor mici unde același mixer trebuie să funcționeze atât live cât și ca consolă de conferință.

Aplicații recomandate

✔ Formații mici live (4-6 muzicieni) — 6 Mic + 4 stereo + 4 AUX monitors
✔ Home studio cu outboard gear — 8 inserturi pentru compresoare și EQ hardware
✔ Instalații AV și conferințe — RCA stereo, headphone dublu, ieșire mono
✔ Houses of Worship mici — 4 AUX monitoare + USB înregistrare selectivă
✔ Companii de rental entry-level — rackmountable + construcție ALPS durabilă
