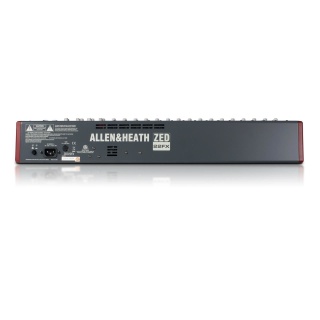

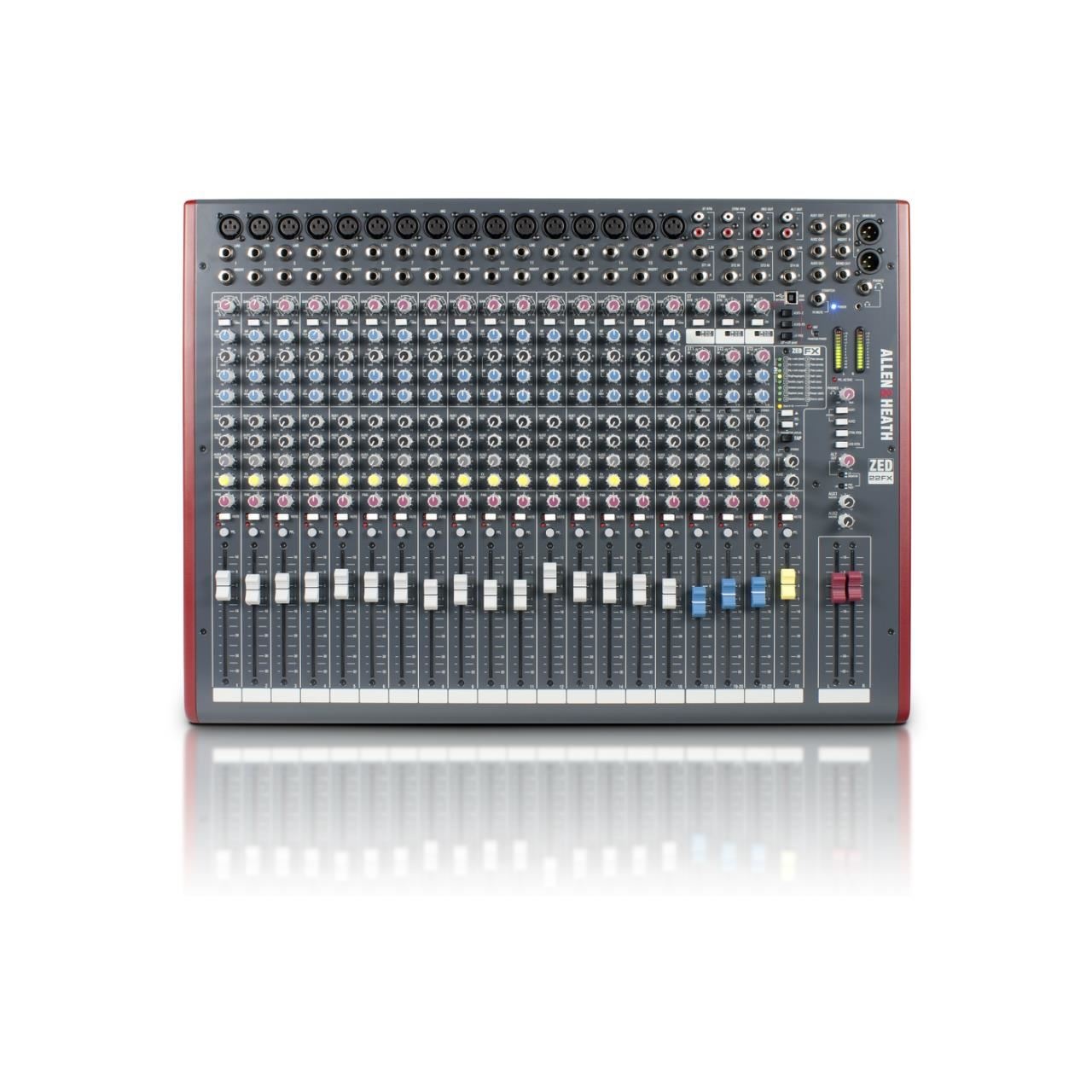

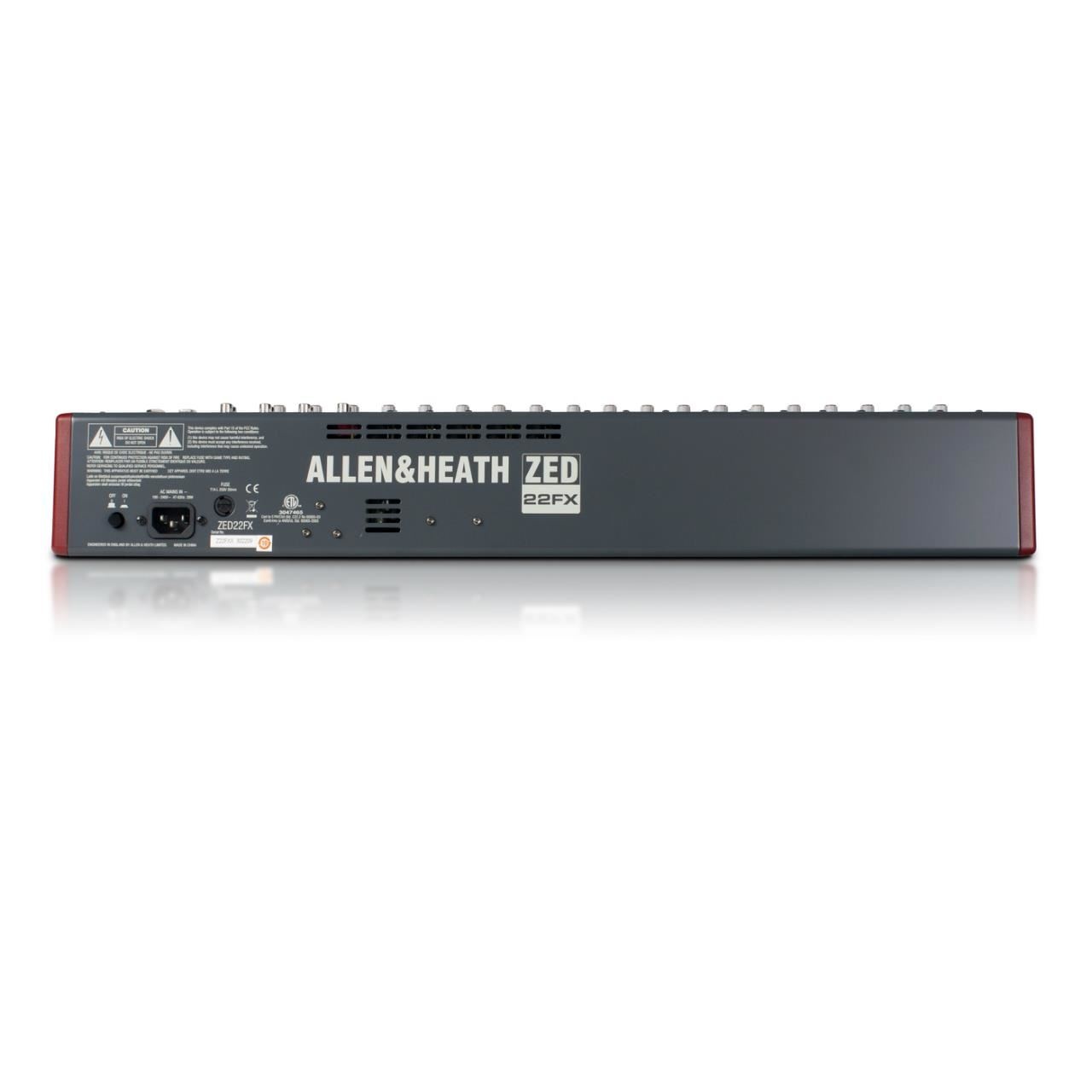

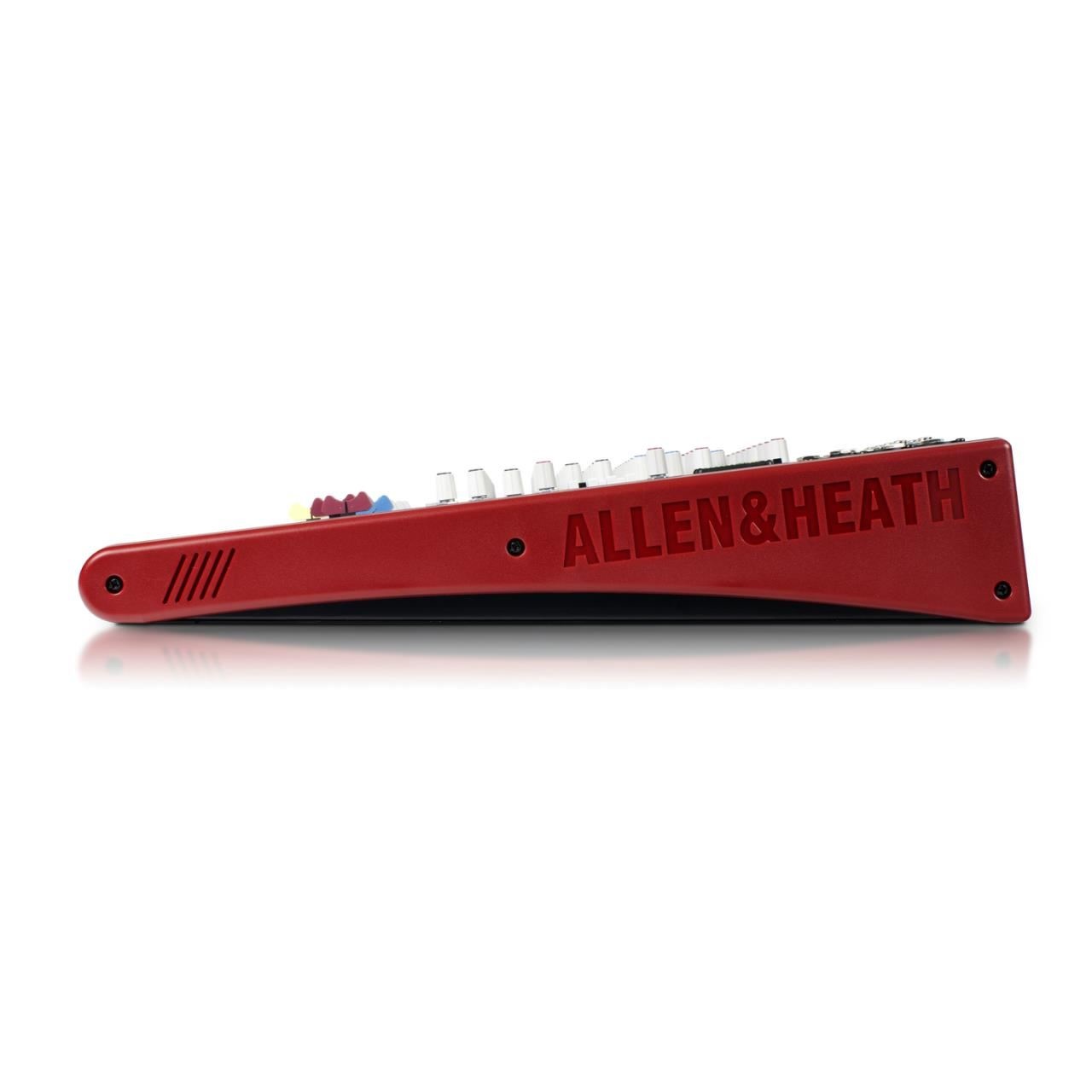

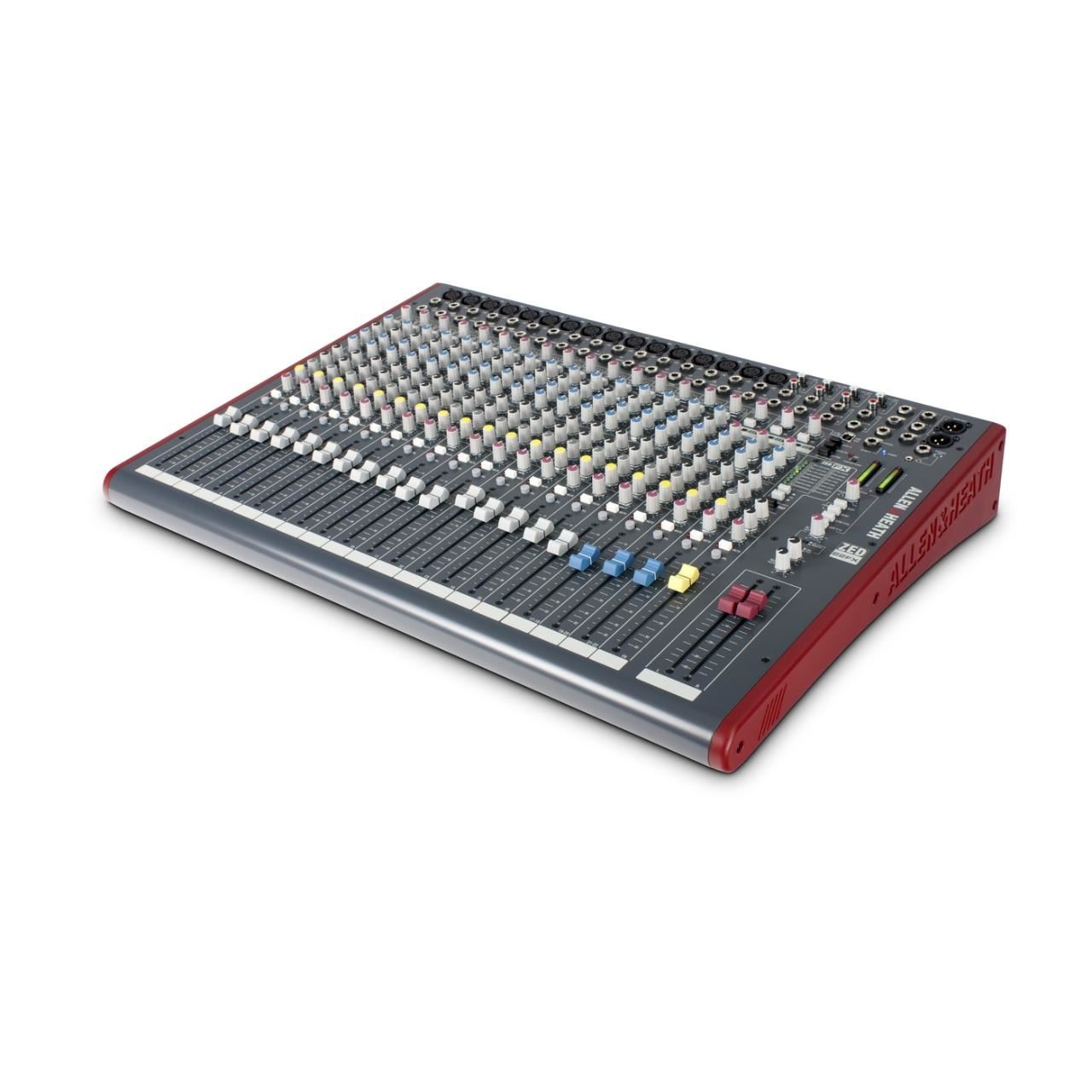

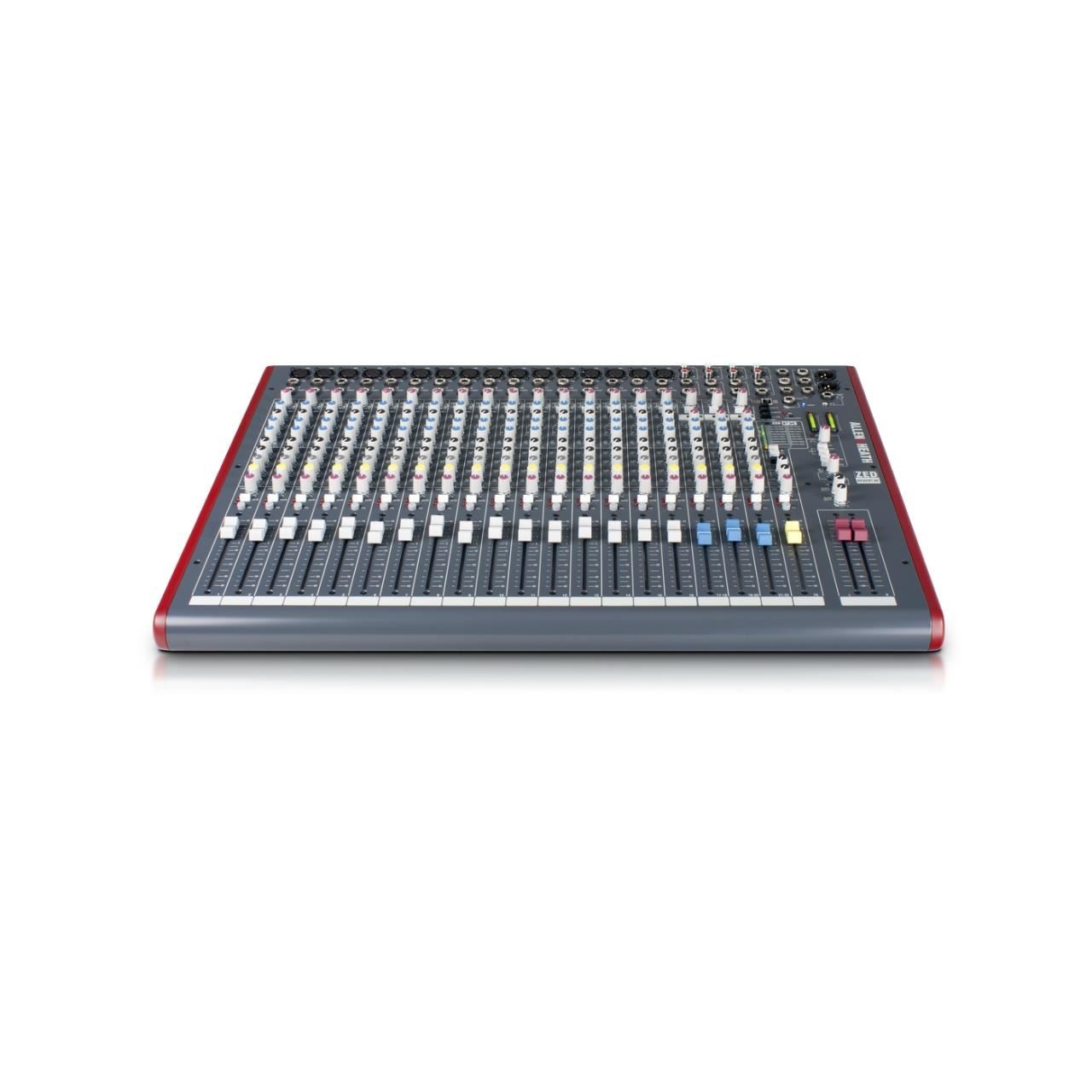

Mixer Analog USB Allen & Heath ZED-22FX – 22 Canale, 16 DuoPre 69dB, 16 Efecte DSP Tap Delay, EQ 3 Benzi MusiQ, 3 AUX + FX Bus, 18 Inserturi, 100mm ALPS, 10.5kg

Brand: Allen & Heath (Allen & Heath Limited, Penryn Cornwall, UK — din 1969)
Model: ZED-22FX
Denumire completă: ZED-22FX 22-Channel Multipurpose Mixer with FX and USB
Serie: ZED FX
Tip: Mixer analog compact cu efecte DSP integrate și interfață USB — live sound și studio

Canale de intrare
Total canale: 22 (16 mono + 3 stereo)
Canale Mic/Line (mono): 16× Combo XLR/Jack — preamp DuoPre, EQ 3 benzi MusiQ, High Pass Filter, Phantom 48V, insert, PFL, Mute
Canale Stereo Line: 3× (Jack TRS; 2-Track RCA return separat)
Phantom Power: +48V global

Preampuri DuoPre™
Tip: DuoPre — design 2-stage derivat din seria PA Allen & Heath
Gain Range Mic: -6 până la +63dB
Gain Range Line: -10 până la +26dB

EQ per canal
EQ canale mono: 3 benzi MusiQ cu MID sweepabil — descendent din consola GL2400
High Pass Filter: Da — switchable per canal
EQ canale stereo: 3 benzi

AUX busuri și FX
AUX Sends externe: 3× (2 pre-fader + 1 post-fader) — Jack TRS mono balansat
Funcție Mono/Stereo AUX 1+2: Da — AUX 1 și AUX 2 configurabile ca pereche stereo (in-ear monitor sau effects send stereo)
FX Bus intern: 1× dedicat — trimis la procesorul intern de efecte
Nivel AUX Master: -∞ la +6dB
Control Master AUX 1+2: Da — master comun AUX 1&2
AUX Returns: 2× RCA stereo

Motor de efecte DSP
Preseturi: 16 — reverb-uri, delay-uri, chorus, flanger
Tap Delay: Da — sincronizare delay cu tempoul piesei prin bătaie directă
Parametri editabili: Da
Provenință: Proiectate exclusiv de echipa DSP internă Allen & Heath
Control: 3 butoane + 9 LED-uri display
FX Return: Nivel independent în secțiunea master
Footswitch: Input disponibil (footswitch nu este inclus)

Inserturi
Pe canalele mono: 16× Jack TRS — nebalansat
Pe stereo bus: 2× Jack TRS — nebalansat
Total: 18 inserturi

Faders
Tip: ALPS — 100mm long-throw
Pe toate canalele și masterele

Interfață USB
Tip: USB 1.1 (Type B) — class compliant, fără driver
Configurație: 2 In / 2 Out (stereo)
Rezoluție: 16-bit
Sample Rate: 32 / 44.1 / 48kHz
USB Routing selectabil: L/R Mix sau AUX Sends
Headroom USB față de nominal: 14dB

Performanță audio
EIN (max gain, 150Ω, 22Hz-22kHz): -127dBu
THD+N (Mic→Main, 0dB gain, 1kHz, +10dBu): 0.004%
THD+N (Mic→Main, 30dB gain, 1kHz): 0.014%
THD+N (Line→Main, 0dB gain, 1kHz): 0.005%
Zgomot main mix (L/R faders = 0, 22Hz-22kHz): -84dBu
Headroom analog față de nominal: 21dB
Nivel maxim AUX Out: +21dBu

Câștiguri și plaje de nivel
Stereo Inputs: -∞ la +10dB
Faders: -∞ la +10dB
AUX Masters: -∞ la +6dB
Alt Out: -∞ la +6dB

Metering
Main L/R: 12 segmente peak meters

Ieșiri
Main L/R Out: XLR balansat
AUX Out: 3× Jack TRS balansat
AUX Return / 2-Track In: 2× RCA stereo
Alt Out: RCA stereo (sursă selectabilă)
Rec Out: RCA stereo
Headphone Out: 6.3mm Jack + 3.5mm mini-jack
Insert: 16× mono + 2× stereo bus

Alimentare
Tip: Sursă internă

Date fizice
Dimensiuni (L×Î×A): 645×98×465mm (25.4"×3.9"×18.3")
Greutate netă: 10.5kg (23.1lb)
Rack: Nu este rack-mountable

Software inclus
Sonar LE (Cakewalk)

Seria ZED FX disponibilă

• ZED-12FX — 12 canale, 6 Mic, 4 AUX + FX, 16 efecte
• ZED-22FX (acest model) — 22 canale, 16 Mic, 3 AUX + FX bus, 16 efecte Tap Delay, 10.5kg

Caracteristici

🔹 16 efecte DSP cu Tap Delay — proiectate exclusiv de Allen & Heath, disponibile numai în seria ZED-FX – reverb-uri, delay-uri, chorus și flanger concepute intern de echipa DSP Allen & Heath, cu Tap Delay pentru sincronizarea instantanee a delay-ului cu BPM-ul piesei prin bătaie directă — calitate de efecte care nu se găsesc în niciun alt mixer la acest nivel de preț, controlate simplu prin 3 butoane + 9 LED-uri.

🔹 AUX 1+2 configurabile ca pereche stereo — in-ear monitor sau effects send stereo – posibilitatea de a lega AUX 1 și AUX 2 ca pereche stereo permite trimiterea unui mix de monitor stereo la un sistem in-ear sau la un procesor de efecte stereo simultan cu AUX 3 liber pentru un monitor de scenă mono — flexibilitate absentă la ZED-14 și prezentă pentru prima dată la acest format.

🔹 FX bus intern + 3 AUX externe simultane fără compromis – FX bus-ul intern trimite semnalul la procesorul de efecte fără a ocupa un AUX Send extern — cele 3 AUX externe rămân complet libere pentru monitorizare și efecte externe, specific formațiilor care vor efecte interne și monitorizare pe scenă simultan.

🔹 18 inserturi totale — 16 per canal mono + 2 pe stereo bus – inserturi pe toate cele 16 canale mono permit integrarea unui compresor sau gate hardware per sursă, plus 2 puncte de inserție pe busul stereo principal — specific inginerilor de sunet cu outboard gear care vor procesare hardware per canal fără patchbay.

🔹 16 preampuri DuoPre 69dB cu EQ 3 benzi MusiQ GL2400 – EQ 3 benzi descendent din consola GL2400 cu MID sweepabil pe 16 canale mono la EIN -127dBu — calitatea sonoră a consolelor profesionale Allen & Heath în format compact, la 10.5kg fără compromisuri.

🔹 100mm ALPS faders pe toate canalele la 10.5kg – fadere ALPS 100mm pe 16 canale mono + 3 stereo la 10.5kg — control tactil de consolă profesională la greutatea unui mixer de repetiție, specific formațiilor care transportă propria consolă la fiecare gig.

Aplicații recomandate

✔ Formații medii live (10-12 muzicieni) — 16 Mic + efecte DSP Tap Delay integrate
✔ Trupe cu in-ear monitoring stereo — AUX 1+2 stereo pair + FX bus
✔ Home studio cu outboard gear — 18 inserturi per canal
✔ Touring light — 10.5kg, ALPS faders, construcție durabilă
✔ Houses of Worship mici-medii — 16 Mic + efecte + USB recording
