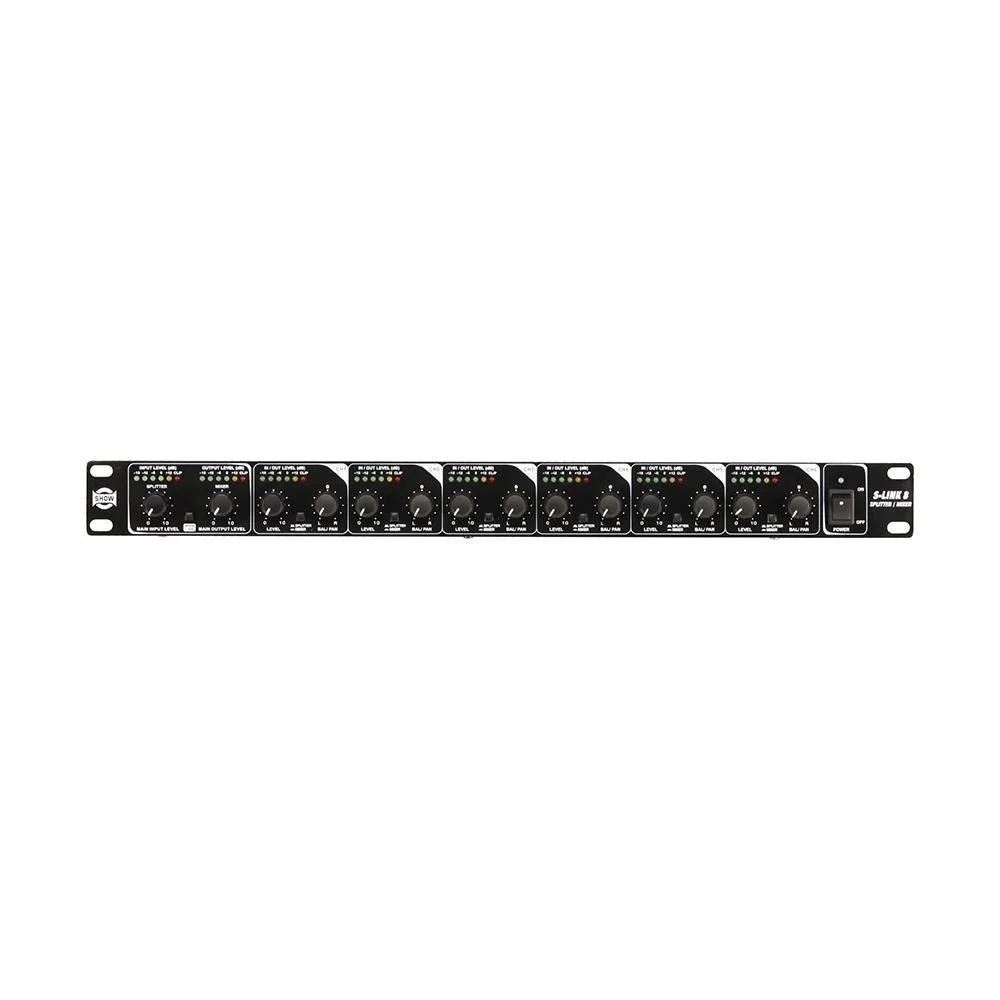

Splitter/Mixer Audio Show S-LINK8 – 2 Intrări, 6+2 Ieșiri, Split/Mix per Canal, Balance/Pan, MAIN LINK, XLR+TRS, 1U
Specificații
Brand: Show (Seikaku Technical Group Limited, Taiwan)
Model: S-LINK8
Denumire completă: S-LINK8 — Audio Splitter/Mixer
Tip: Splitter/Mixer audio profesional — 8 canale mono, dual mode
Format: 1U, 19" rack (483×195×44mm)
Intrări audio
Conectori: XLR + 1/4" TRS
Tip: RF filtered, servo-balanced input
Impedanță: 50kΩ balanced / 25kΩ unbalanced
Nivel nominal de operare: -10dBV — +4dBu
Nivel maxim intrare: +21dBu balanced și unbalanced
CMRR: tipic 40dB / >55dB @ 1kHz
Ieșiri audio
Conectori: XLR + 1/4" TRS
Tip: Electronically servo-balanced output stage
Impedanță: 60Ω balanced / 30Ω unbalanced
Nivel maxim ieșire: +22dBu balanced și unbalanced
Configurație: 2 intrări → 6+2 ieșiri (splitter)
Specificații de sistem
Răspuns în frecvență: 5Hz–200kHz ±3dBu
SNR: >95dBu (unweighted, 22Hz–22kHz)
THD: ≤0.002% tipic @ +4dBu, 1kHz, gain 1
Controale funcționale
Main Input Level: variabil
Main Output Level: variabil
Level per canal: variabil independent
Balance/Pan: poziționare în câmpul stereo per canal
Switch-uri funcționale
Main Link: leagă semnalul MAIN IN la MAIN OUT (bidirecțional)
Split/Mix: comutare mod splitter ↔ mixer per canal individual
Indicatoare LED
Input level (main): 6-digit LED — -18/-12/-6/0/+12/Clip
Output level (main): 6-digit LED — -18/-12/-6/0/+12/Clip
Input/Output level (per canal): 6-digit LED — -18/-12/-6/0/+12/Clip
Alimentare
Tensiuni: 120V~/60Hz (USA/Canada) / 230V~/50Hz (Europa) / 240V~/50Hz (UK/Australia)
Consum: max. 30W
Conector AC: Standard IEC receptacle
Siguranță (100–120V): T500mAH
Siguranță (220–240V): T315mAH
Date fizice
Dimensiuni (L×A×Î): 483×195×44mm (19"×7.54"×1.7")
Greutate netă: 2.6kg (5.73lb)
Greutate transport: 3.5kg
Format: 1U, 19"
Certificări: CB, CE
Caracteristici
🔹 Split/Mix switchabil per canal — splitter și mixer în același chassis – S-LINK8 poate funcționa simultan ca splitter (un semnal distribuit la mai multe ieșiri) și ca mixer (mai multe semnale adunate la o ieșire) pe canale diferite, cu switch-ul Split/Mix independent per canal — specific sistemelor PA complexe unde aceeași consolă trebuie să distribuie semnale spre mai multe amplificatoare și simultan să primească retur de la alte surse.
🔹 THD ≤0.002% + SNR >95dBu — transparență sonoră de nivel profesional – distorsiunea armonică totală sub 0.002% și raportul semnal/zgomot peste 95dBu (unweighted) plasează S-LINK8 în categoria echipamentelor de studio profesional — semnalul trece prin splitter fără degradare audibilă, specific sistemelor PA de referință și instalațiilor permanente.
🔹 Răspuns în frecvență 5Hz–200kHz — bandă largă pentru orice semnal audio profesional – banda de trecere de 5Hz–200kHz depășește de 10 ori gama audibilă, asigurând că nicio componentă sonoră nu este atenuată sau distorsionată la trecerea prin S-LINK8 — specific aplicațiilor de broadcast, înregistrare studio și sisteme PA de înaltă fidelitate.
🔹 MAIN LINK — rutare bidirecțională MAIN IN ↔ MAIN OUT – funcția MAIN LINK permite rutarea semnalului MAIN IN direct la MAIN OUT sau invers, creând o legătură transparentă între consolă și amplificator fără procesare suplimentară — specific configurațiilor complexe unde ordinea în lanțul semnal trebuie să fie flexibilă.
🔹 2 intrări, 6+2 ieșiri + Balance/Pan per canal – configurația 2 IN / 6+2 OUT cu control de balance/pan independent per canal permite distribuirea și poziționarea semnalului în câmpul stereo la fiecare ieșire — specific sistemelor de distributed audio unde fiecare zonă necesită un mix diferit.
🔹 Conectori XLR + TRS pe intrări și ieșiri — flexibilitate completă de conectare – prezența simultană a XLR (standard profesional) și TRS (semi-profesional/studio) pe toate intrările și ieșirile elimină necesitatea adaptoarelor — S-LINK8 se conectează direct la orice consolă, amplificator sau procesor indiferent de tipul conectorului.
Aplicații recomandate
✔ Sisteme PA de mari dimensiuni — splitter de semnal transparent între consolă și multiple amplificatoare
✔ Instalații permanente cu distributed audio — Balance/Pan per canal pentru fiecare zonă
✔ Studio de înregistrare — THD ≤0.002% și SNR >95dBu pentru înregistrare de referință
✔ Broadcast și live streaming — distribuție semnal fără degradare la multiple destinații
✔ Events complexe cu multiple console FOH + monitor — mod Split/Mix switchabil per canal
